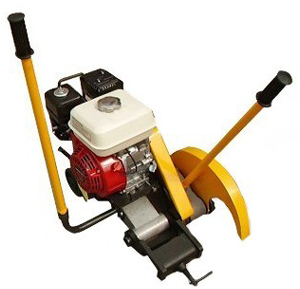

JNQG-6.5內燃鋼軌鋸軌機
一、基本說明
JNQG-6.5內燃切軌機適用范圍適用于切割43㎏/m～75㎏/m鋼軌，內燃切軌機切割斷面質量符合鐵道行業標準的要求，內燃切軌機是鐵路工務部門線路大修、維修及搶修作業必備機具。內燃切軌機具有切割速度快，內燃切軌機薄片砂輪利用率高，內燃切軌機切割斷面質量高，內燃切軌機操作簡便，內燃切軌機便于移動，內燃切軌機使用安全、內燃切軌機適用范圍廣等特點。
二、產品特點：野外作業無限制，鋼軌推行，省力便捷。
三、基本參數規格
型號：JNQG-6.5內燃鋼軌鋸軌機
(1) 本田汽油機：功率6.5馬力。主軸轉速3000轉/分，
(2) 鋸割砂輪片：Φ400×Φ25×4
(3) 切割范圍：24—43—75公斤/米
(4) 切面垂直度：小于0.5毫米
(5) 砂輪片利用率：
43軌使用6—7次
50軌5—6次
75軌4—5次
(6) 外型尺寸：680×430×580
(7) 整機重量：52公斤
四、工作原理：依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。
1、主運動：由發動機經離合器、驅動V帶傳動使主軸（薄片砂輪）回轉。
2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。
五、基本結構：
1、擺臂軸、套間為滾動摩擦，減小磨損，延長壽命。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構，質量輕、強度高。
3、裝夾機構具有防脫軌功能，切軌機安放在鋼軌上，切軌機重心與鋼軌中心軸線重合，即使旋松夾緊螺桿，切軌機不發生傾斜。
4、內燃機座為分體式鑄造鋁合金，減輕重量。
5、走行機構增設輔助輪，保證在地面推行時平穩。
六、機具的保養與維修
1、擺臂與長軸之間應保持潤滑，定期向注油咀內注入潤滑油。
2、切軌機運行累計500小時后，應拆卸清洗主軸軸承，更換潤滑脂。
3、擺臂與切割臂均采用螺紋銷軸連接，在出廠時已調好，當磨損后產生松動，可松開鎖緊螺母，旋動螺紋銷軸，調整各機件軸向間隙，使其能相互轉動，又無軸向竄動為止，然后，再鎖緊螺母。
4、V帶傳動的張緊，用兩個六角螺栓的旋動進行調整。
5、在使用、運輸過程中不得扔、摔。
6、長時間不用，應放置在通風、干燥、無腐蝕氣體的庫房內，內燃機應放出燃油。
7、薄片砂輪應防潮、防撞、防壓。
8、汽油機推薦運行的環境溫度在-15℃～40℃之間。
9、推薦使用辛烷值在90#或更高的無鉛汽油，加注汽油時，發動機應停機，并遠離火源，加油要適量，加油后要擦凈機具表面殘留汽油。
10、經常檢查汽油機的潤滑油油量是否充足，空氣濾清器是否潔凈。
11、不要讓機具被雨淋，如被雨淋后應將汽油機及機具各部擦干。
